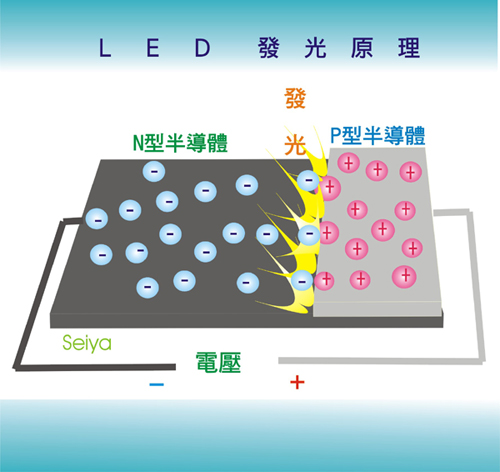

發光的原理有很多,有用微波來發光或是用氣体.金屬...等等,以下 只單純介紹LED發光原理,LED為固態發光體(SSL),從上圖可了解,在通電後正極通過P型半導體產生正電子,N型半導體通過負電而帶負電子,電流從p極（正極）流向n極（負極）,兩軍(正負電子)相見,就產生了光(能量).LED發光的顏色是取決於 芯片(Chip),而白光則是利用藍光配上螢光粉方式產生.芯片尺吋一般使用mil表示,1mil=25um,因此40mil=1mm, Chip都是正(長)方型,因此只表示單邊數值,而不標示面積. |
|||||||||
|
LED發光效率 |
|||||||||
|
目前LED發光輸出效率在20-30%,也就是說只能量發出的光有7-8成都被轉換成熱能,其熱能為熱導方式,所以說一般輸出5W之電力實際發光大概只有在1W多,(鹵素燈發光效率約10%,輻射熱,如同汽車使用汽油產生之動力)因此LED在發光效率還有許多改善空間,LED的製成包含了從上游的 芯片生產 製造.晶片切割到中下游晶片導線架設.螢光粉.封裝.等程序.之後要做成產品還要先予分色及光學.電路.驅動.散熱...等分工製作.以及最終光衰.壽命測試,因此優良的LED產品,並不是使用好的晶片就單單可以達成的.需上中下游共同 努力分工加上光學設計才可達成. |
|||||||||
|
現今以冷白發光效率會好些,相同的 1W,冷白所產生的流明數會比暖白略高近10%,除此之外,演色性也會影響亮度,簡單說演色性就是色彩之真實度,太陽光之演色性為100%. |
|||||||||
|
光源效率:所發出之光(流明 lm)除上所耗能源(瓦 w).也就是說,每一單位瓦可產生之流明數.與,發光效率是指出每瓦的電力能源,扣除熱能和其它損失後實際發的光 |
|||||||||
|
